Приборы безопасности грузоподъемных кранов

Содержание:

1. Виды и назначение приборов безопасности кранов
2. Приборы безопасности для мостовых и козловых кранов
3. Приборы безопасности для кранов-манипуляторов

В чрезвычайной ситуации либо при высоком риске аварии необходимо своевременно отключить механизмы крана. Для этого используются специальные электронные устройства — приборы безопасности.

При эксплуатации крана определенные элементы его конструкции регулярно подвергаются нагрузке. Исправность машины контролирует не только оператор, но и устанавливаемые на спецтехнику датчики, сенсоры, ограничители. Эти устройства отслеживают состояние узлов, что предотвращает превышение допустимой нагрузки.

Они помогают избежать обрыва тросов, повреждения конструкции машины, ее частичного либо полного обрушения.

Виды и назначение приборов безопасности кранов

Типы электронных устройств:

1. Анемометры, датчики координации положения крана, регистраторы параметров работы. Устройства из этой группы отслеживают и сохраняют показатели нагрузок, бокового ветра, положения машины относительно координатных осей и ЛЭП.
2. Блокировочные контакты. Эти устройства помогают повысить уровень безопасности крановщика. Блок-контакты предотвращают случайное открытие дверцы кабины, крышки люка входа и т. д.

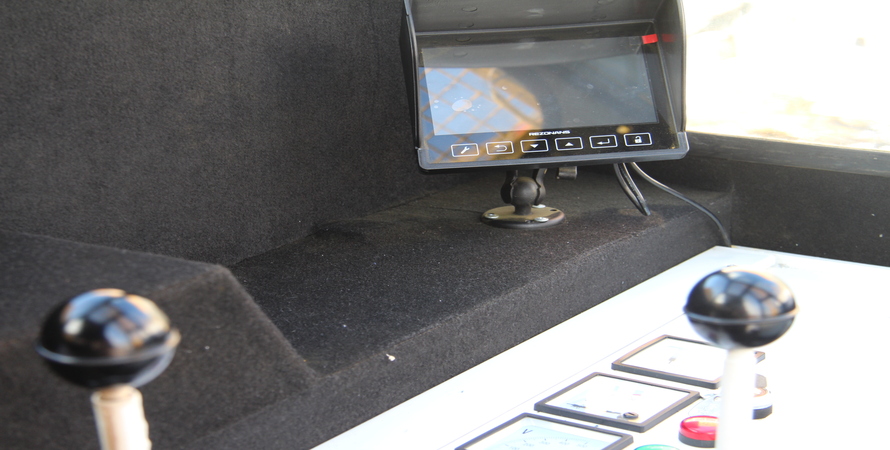

3. Системы оповещения. В их состав входит звуковой сигнал с сообщениями, которые поступают с дисплея пульта в операторской кабине.
4. Ограничители грузоподъемности. Такие приборы препятствуют подъему груза, если его вес на 20–25% превышает указанные в паспорте значения. Ограничители устанавливаются на механизмы передвижения машины, крановые тележки, крюки, подвески. Их наличие является обязательным условием.
5. Ограничители рабочих движений. Эти приборы устанавливаются на козловые и мостовые краны.

Аппараты управления автомобильными, башенными, портальными, стреловыми, самоходными кранами делятся на две категории. Принадлежность к той или иной группе определяется продолжительностью бесперебойной работы до следующего техосмотра или ремонта:

• Для вспомогательных устройств первой категории периодичность проверок составляет семь календарных дней.
• Продолжительность бесперебойной работы приборов второй категории не превышает 30 календарных дней.

К приборам безопасности грузоподъемных кранов первой категории относятся:

• устройства ограничения подъема;
• ограничители вылета стрелы;
• антиблокирующие системы;
• механизмы защиты от двойной блокировки (кроме машин с решетчатой конструкцией, грейфером, магнитной шайбой или ковшом).

Вторая категория оперативных средств включает:

• датчики вылета/угла наклона стрелы;
• индикаторы длины телескопической стрелы (если показатель определяет номинальную грузоподъемность);
• датчики угла гуська;
• механизмы для взвешивания грузов и защиты от перенапряжения привода;
• ограничители грузового момента;
• датчики положения опор (для мобильной спецтехники);
• индикаторы вращения барабана наматывателя (если нельзя осуществлять визуальный контроль из кабины).

Приборы безопасности для мостовых и козловых кранов

При сборке таких машин обязательно устанавливаются ограничители грузоподъемности и рабочих движений. Также они комплектуются системами оповещения и блок-контактами. Кроме того, на козловые краны для ГЭС и мостовые перегружатели часто устанавливаются противоугонные захваты с распорными клиньями.

Приборы безопасности для кранов-манипуляторов

Эксплуатация манипулятора возможна практически на любом шасси. Однако такую машину необходимо адаптировать к разной колесной базе при заданной массе груза. Эту задачу выполняют установленные на манипулятор специальные приборы безопасности.

Надежную работу спецтехники обеспечивают:

• блок ограничения грузоподъемности и аварийной остановки;
• система контроля углового положения и устойчивости шасси;
• система ограничения груза, которая учитывает длину выноса стрелы и угол поворота машины.
