Токосъемники ТКА - 4 / 12 .1.А1.М2.В2-02
Токосъемники серии ТКА-4/12.1.А1.М2.В2-02 устанавливается на автокран ЧЕлябинец КС-45721 КС-55732 КС-55733 КС-65711
|
Основные особенности
|
|

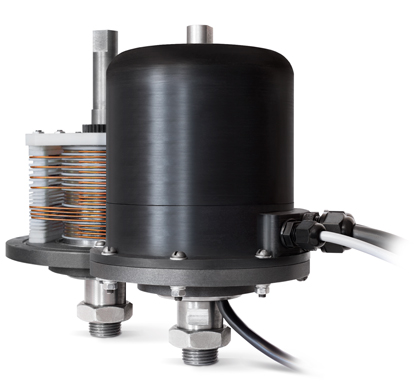

Токосъемники серии ТКА (вращающиеся контактные устройства) предназначены для передачи электрических сигналов от неподвижного механизма к вращающемуся.
Наиболее часто используются в качестве крановых токосъемников (ВКУ) для соединения электрических сигналов поворотной крановой установки с электрооборудованием базового шасси.
Токосъемники могут комплектоваться встроенными датчиками угла поворота с цифровым или аналоговым интерфейсом и дискретным выходом.
По отдельному заказу возможна поставка токосъемников серии ТКА с повышенным рабочим напряжением.
Обозначение исполнений
| ТКА | – | 3/8 | . | 1 | . | A2 | . | M1 | . | B0 | – | C | |||||||||||
| Наименование серии | Спецификация заказчика | ||||||||||||||||||||||
| Количество силовых/сигнальных цепей |
Дополнительное водило:
В1 — установленно
В2 — не установленно |
||||||||||||||||||||||
|
Максимальная сила тока силовых/сигнальных цепей:
1 — 30/10
|
|||||||||||||||||||||||
|
Датчик угла поворота:
А0 — отсутствует
А1 — с цифровым интерфейсом RBus А2 — аналоговый датчик с выходным сигналом от 0,5 до 4,5 В |
Способ установки:
М1 — на фланце
М2 — на оси с резьбой М24-6g |
||||||||||||||||||||||
Основные технические данные
| Параметр | Значение |
| Рабочее напряжение контактной пары, В, не более | 33 |
| Рабочий ток контактной пары, А, не более: | |
|
30 |
|
10 |
| Максимальное количество колец, штук | 50 |
| Сечения проводов, мм2: | |
|
2×1,5 |
|
0,75 |
| Переходное сопротивление контактной пары, Ом, не более: | 0,03 |
| Износоустойчивость контактной пары, оборотов, не менее | 1 млн. |
| Диапазон температур, °C: | |
|
от минус 40 до +55 |
|
от минус 60 до +65 |
| Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 | IP67 |
| Допустимые вибрационные нагрузки, не более | |
|
50 |
|
от 50 до 250 |
| Допустимые ударные нагрузки, м/с2, не более | 100 |
| Диапазон измерения угла поворота, град: | |
|
от 0 до 360 |
|
от минус 165 до +165 |
| Погрешность измерения, не более | |
|
0,75 |
|
1 |
| Габаритные размеры, мм, не более (L — высота токосъемника) | |
|
180 × 180 × L |
|
163 × 140 × L |
